Акустические панели для стен Рауфон фибро
RAUFON fibro – Универсальные по применению панели, для оптимизации акустики в помещениях промышленного и коммерческого назначения. Панели изготавливаются стандартных форм: прямоугольники и фасонные изделия: шестиугольники , треугольники, ромбы.
Крепятся к стенам потолку на каркас металлический или деревянный, напрямую к основанию. Используются как облицовочный финишный слой.
Благодаря структуре и плотности материал выдерживает нагрузки в высоко проходимых зонах стен, поглощает звуковые волны во всем диапазоне частот.
Окрашивается в цвет по заказу.
Отличительные характеристики
- Эффективная коррекция акустики, коррекция «ЭХО»
- Окрашивается – палитра цветов.
- Рисунки – на панелях можно рисовать красками по дереву.
- Выдерживает кратковременные воздействия: удары, касания, попадания спортивными игровыми принадлежностями.
- Быстрый монтаж, возможна замена модулей.
| Параметры | 600х600 15мм | 600х600 25мм | 1200х600 15мм | 1200х600 25мм | 580х580мм 15мм | 580х500мм 15мм (грань 290мм) | 290х580 15мм |
Форма
|
|
|
|
|
|
|
|
| Коэфициент звукопоглощения NRC RaufonFibro | 0,4 | 0,6 | 0,4 | 0,6 | 0,4 | 0,4 | 0,4 |
| Коэфициент звукопоглощения NRC Raufon Fibro на относе с заполнением БасАкустик 50мм | 0,8 | 0,9 | 0,8 | 0,9 | 0,8 | 0,8 | 0,8 |
Обработка канта 45 градусов 1/2-1/3высоты | Да | Да | Да | Да | Да | Да | Да |
| Цвет | Палитра цветов | Палитра цветов | Палитра цветов | Палитра цветов | Палитра цветов | Палитра цветов | Палитра цветов |
| Длина, м | 0,6 м | 0,6 м | 1,2 м | 1,2 м | 0,82 м | 0,58м | 0,58 м |
| Ширина, м | 0,6 м | 0,6 м | 0,6м | 0,6 м | 0,3м | 0,5 м | 0,29 м |
| Толщина, мм | 15мм | 25мм | 15мм | 25мм | 15мм | 15мм | 15мм |
| Площадь звукопоглощения 1шт. м.кв. | 0,36 | 0,36 | 0,72 | 0,72 | 0,042 | 0,22 | 0,1682 |
| Вес 1 ед., кг | 3,1 | 8,8 | 6,2 | 17,4 | 0,4 | 1,9 | 1,45 |
| Горючесть | Г1 | ||||||
| Температура эксплуатации, °С | от -30 до +100˚С | ||||||
| Сухая чистка | Ежедневно | ||||||
| Влажная уборка | Да | ||||||
Материалы, входящие в систему
Акустические панели Рауфон фибро инструкция по монтажу
ШАГ 1

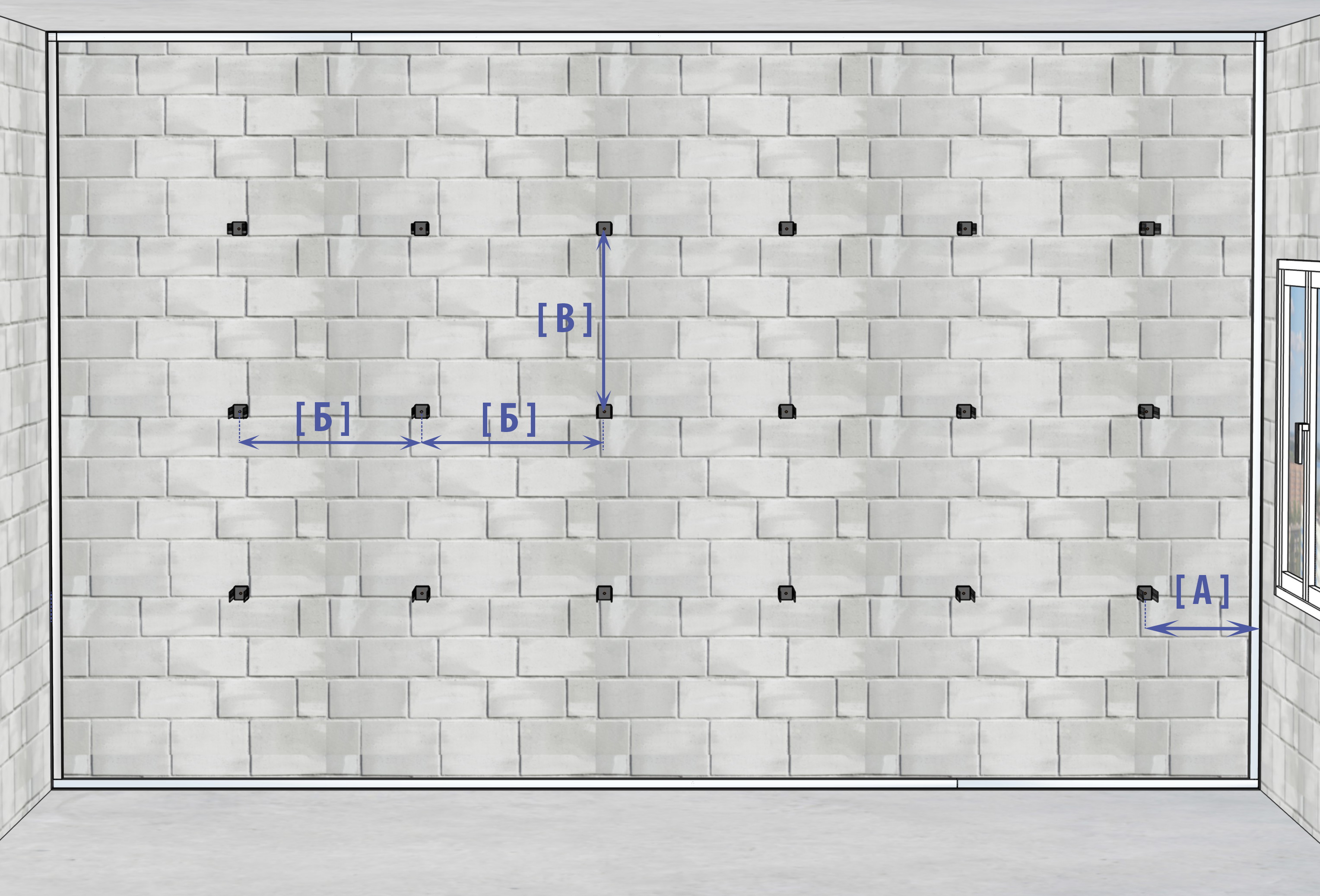

Разметка мест установки виброизоляционных подвесов, направляющих профилей.
[A] - от стены до центра подвеса 570мм.
[Б] - от центра до центра подвеса 600мм.
[В] - между подвесами 400-900мм(при высоте 2.4м нужно 3 подвеса.
ШАГ 2
Установите виброизоляционные крепления ВиброСорб.
ШАГ 3

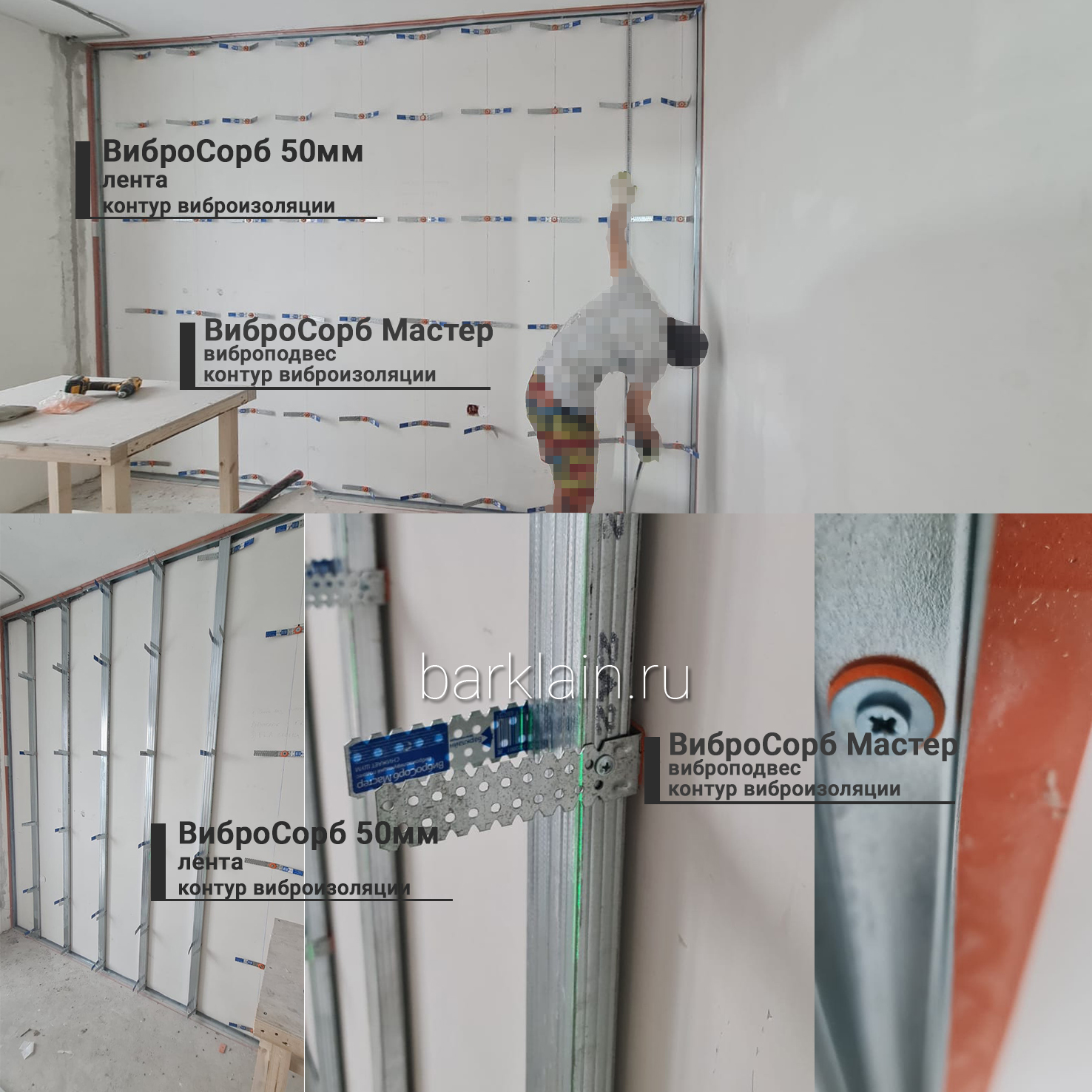

Подготовте отрезки профиля ПП27х28. Установите Виброизоляционную ленту ВиброСорб 50мм на профиль ПП27х28, так чтобы крепежная площадка профиля покрывалась полностью, и часть ленты выступала за границу профиля. Установите профиля используя для крепления виброизоляционные шайбы ВиброСорб , шаг установки шайб 400-600мм. Относ от стены расчитайте по толщине звукопоглощения, инженерных коммуникаций.
ШАГ 4
Установите вертикально профиля ПП60х27, и закрепите в местах соединения с вибро. подвесами, саморезами 4,2х13. Установите звукопоглощающие плиты БасАкустик.
ШАГ 5
Установку начните с угла от которого
выставлен первый ряд подвесов. Панели
упирайте на или в выступающую часть ленты
ВиброСорб. Крепите саморезами ГМ 32мм.
ШАГ 6

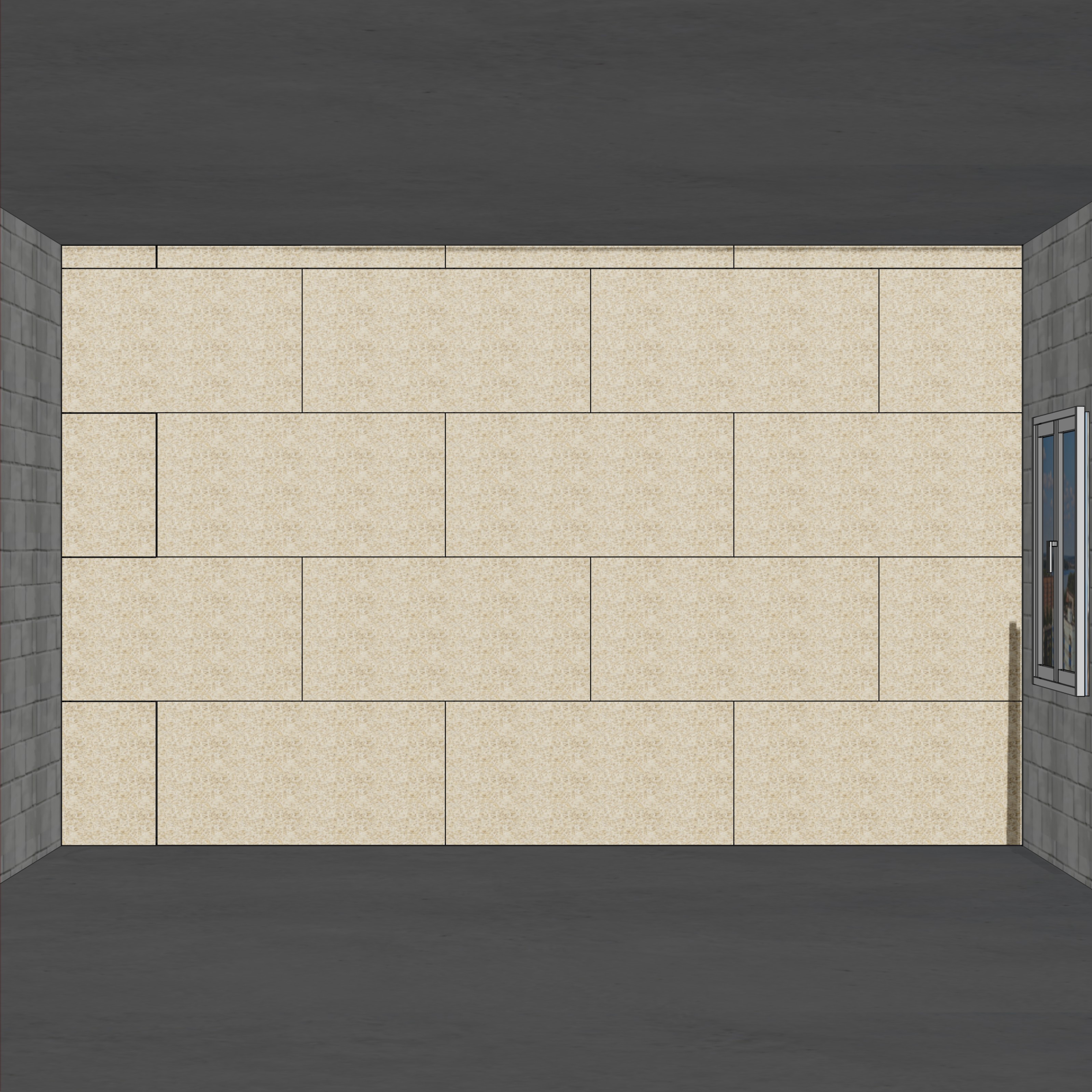

Облицуйте весь каркас. Саморезы утапливайте в панели. Шляпки можно оставить утопленными в панели либо замазать
шпатлевкой по дереву, дайте высохнуть.
ШАГ 7
Окрасьте панели с помощью малярного валика, или распылителя краски.
ОСОБЕННОСТИ
• Окрашивайте красками на водной основе.

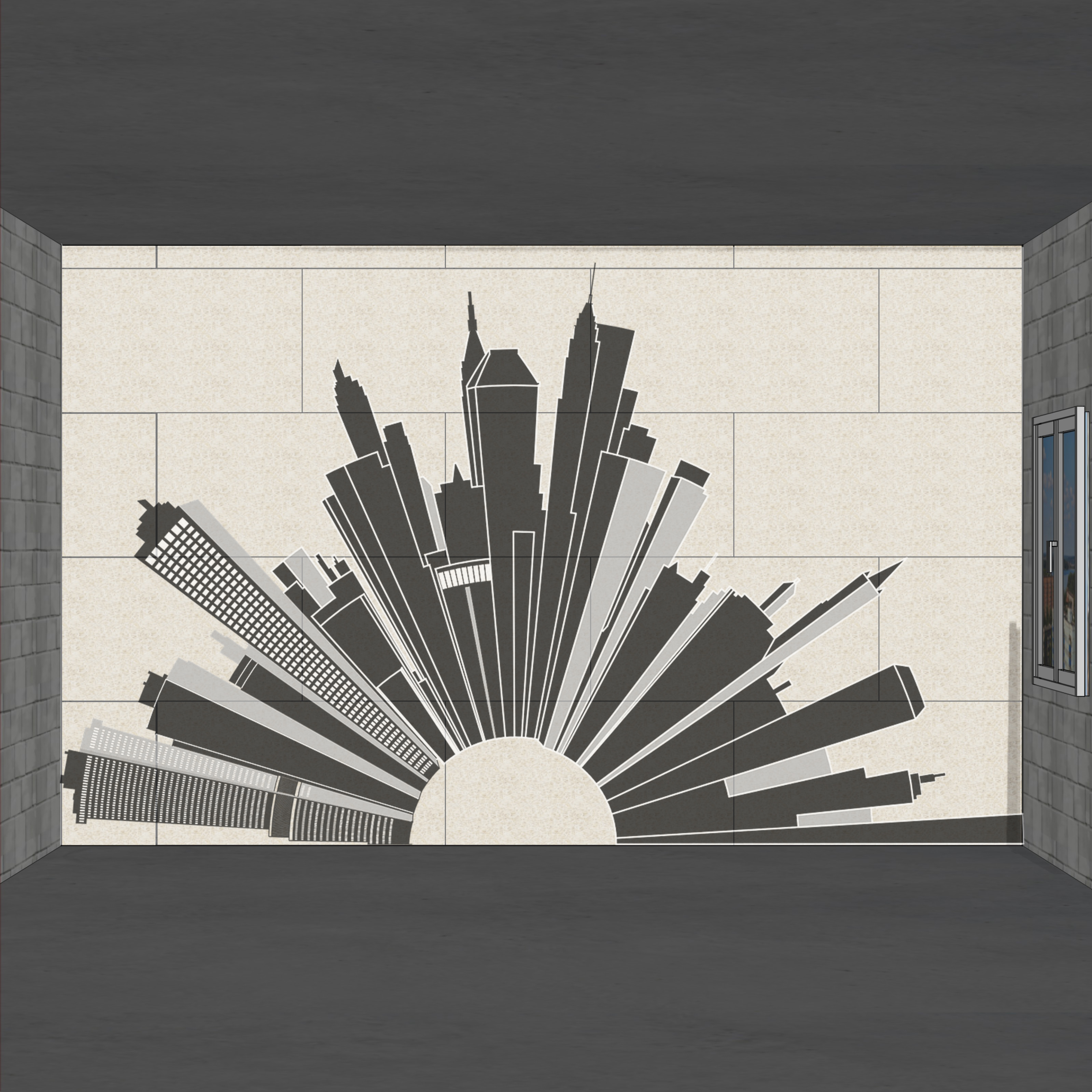

• Рисуйте узоры, изображения используя трафареты, или фантазию художника.
• Укройте все поверхности, не подлежащие окраске.
• Панели поступившие окрашенными в темные оттенки серого, синего, черные, можно не шпатлевать шляпки саморезов,
если эстетически не мешает.
СПИСОК ИНСТРУМЕНТОВ
1. Рулетка
2. Карандаш
3. Уровень
4. Лазерный уровень
5. Нож строительный
6. Молоток
7. Шуруповерт
8. Перфоратор
9. Бур, диаметр подбирайте под крепления
10. Электрический лобзик
11. Пилка для лобзика чистый пил
12. Шпатель
13.1 для неокрашенных панелей Валик
малярный / краскопульт.
13.2 для окрашенных панелей кисть для
подкрашивания.
